Каркасный ангар: виды строений и сферы применения

Каркасный ангар: виды строений и сферы применения
Поделиться:

Из этой статьи вы узнаете:
  • Что такое каркасный ангар и где он применяется
  • Каких видов бывают каркасные ангары
  • Как самостоятельно возвести каркасный ангар

Каркасный ангар является наиболее бюджетным строением. Благодаря сравнительно маленькому весу его конструкции, для постройки не потребуется фундамент, что значительно сэкономит расходы. В то же время основа каркасного ангара достаточно прочная за счет правильного распределения массы. При сборке не потребуется специальных крепежей. Материал каркаса является герметичным и отличается долгим сроком службы. На итоговую стоимость сооружения будут влиять затраты на проведение электричества, водопровода и монтажные работы систем проветривания.

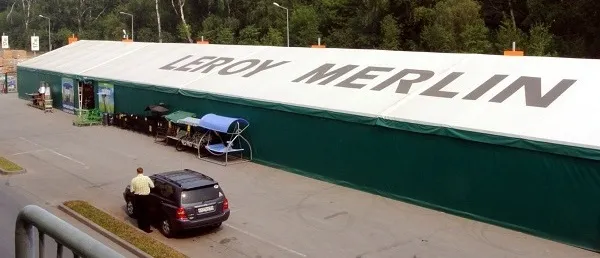

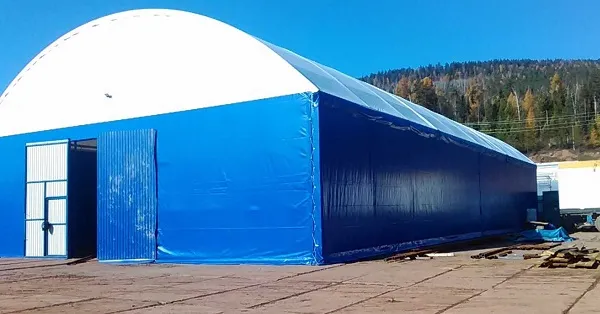

Каркасно-тентовый ангар – что он собой представляет и где применяется

Каркасные ангары – это строения из металлической основы, поставленной на бетонный фундамент, и облицовочного покрытия.

Они представляют собой конструкцию, соединенную болтами, которую можно неоднократно собрать и разобрать. Сравнительно низкая стоимость и широта применения такого ангара обусловлена его формой.

Металлический каркас состоит из таких металлоконструкций, как швеллеры, профили, уголки и профильные трубы. Обычно такая конструкция покрыта слоем грунтовки.

Каркасные ангары могут быть как утепленными, так и холодными. Для защиты их от холода применяют сэндвич-панели или другие специальные утеплители. Если в этом нет необходимости, конструкцию оставляют как есть.

Чтобы внутри ангара было максимально тепло, надо позаботиться о герметичности конструкции. Даже несколько слоев утеплителя не помогут, если есть щели. По этой причине в утепленных ангарах не ставят много окон и дверей.

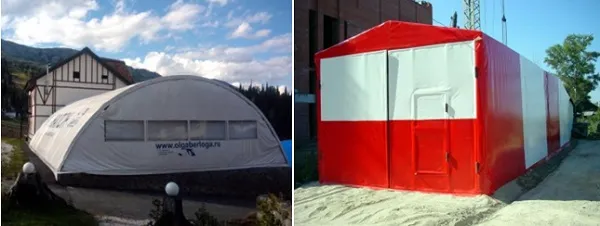

Шатры

Технологии, использующиеся в производстве каркасных конструкций, позволяют построить его независимо от погодных условий и времени года. Возведение возможно даже зимой.

Основание каркасного ангара очень прочное. Можно повысить его стойкость к коррозии, для этого необходимо использовать, например, оцинкованные трубы.

Срок службы металлокаркасного ангара составляет более 30 лет. При правильной обработке конструкции можно повысить стойкость к воздействиям внешних факторов.

Быстровозводимые каркасные ангары имеют широкое назначение и используются в муниципальной сфере и коммерческой деятельности, в сфере спорта, сельского хозяйства при возведении:
  • офисных помещений, банков, зданий общественного питания, бизнес-центров;
  • торговых точек (киосков, магазинов, ТЦ);
  • спортивных комплексов, ЛДС, стадионов, школ;
  • амбаров и зданий для хранения продуктов сельского хозяйства;
  • автомоек, СТО, автозаправок;
  • ангаров и гаражей;
  • заводских помещений, цехов, складов;
  • птичников, коровников, свинарников.

Благодаря технологиям, используемым в производстве каркасных ангаров, есть возможность использовать их в любых погодных условиях. Это очень актуально для нашей страны, территория которой находится в разных климатических поясах.

В большинстве случаев каркасно-тентовые ангары строятся:

  1. В качестве спортивных сооружений.
  2. В данном случае каркасные конструкции возводятся с целью проведения в них соревнований и спортивных игр. Это могут быть построения тентового типа – ледовые дворцы, конюшни, стадионы.

  3. Как складские помещения.
  4. Благодаря каркасным технологиям можно быстро и с минимальными затратами возвести ангар, используемый как место хранения различной техники и товара. К ним можно отнести тентовые покрытия для буровых и склады для техники.

  5. Как хранилища для сельскохозяйственных нужд.

Каркасные ангары часто строятся для нужд сельского хозяйства и фермерства. Если сравнить с построениями советских времен, которые использовались как помещения для содержания животных, возведение холодных каркасных ангаров оказалось гораздо экономичнее и эффективнее. Также подобные конструкции нашли широкое применение в качестве хранилищ зерна и других продуктов.

Ангары каркасные: их виды и преимущества

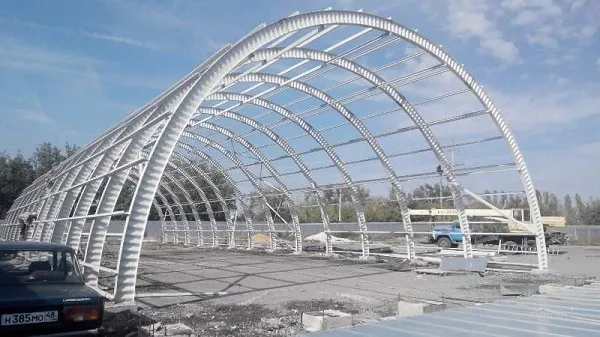

Арочный ангар

Арочные каркасы являются самыми прочными. Опоры такого сооружения – это дуги в форме полукруга. Радиус и их количество может быть различным и зависит о того, какая будет площадь и высота сооружения. Последняя зависит от радиуса арок, а на его длину влияет количество дуг.

Покрытие каркасного ангара будет постоянно подвергаться внешнему воздействию и различным нагрузкам. Арочное строение убережет облицовку и поможет справиться со снегом, ливнями и порывистыми ветрами. Если площадь сооружения превышает 500 м2, то по полезной площади пола арочные строения не уступают ангарам с прямыми стенами.

Плюсы арочного ангара:
  • Легко собирать, и не потребуется много времени, чтобы ввести строение в эксплуатацию.
  • Не оказывает высокого давления на фундамент благодаря легкости деталей каркаса.
  • За счет уменьшения нагрузки на основание становится возможным использование винтовых свай (что тоже значительно сокращает время строительства). И если возникнет необходимость изменить местоположение ангара, его можно будет перенести вместе с ними, что значительно сэкономит расходы. При использовании другого фундамента вы не сможете его перенести, на новом месте придется укладывать новый.
  • Конструкцию каркасного ангара можно купить как комплект металлоконструкций, а не как недвижимость.
  • Нет ограничений по числу окон в арочном каркасном ангаре, поэтому в помещении можно использовать естественное освещение.

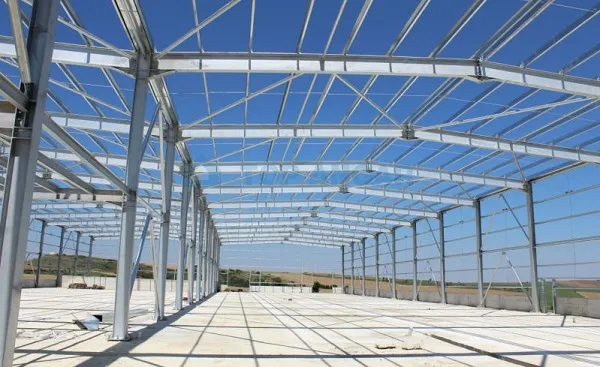

Ангар с прямыми стенами

Это один из самых часто применяемых среди быстровозводимых ангаров. Его величина может быть абсолютно любой, есть возможность возведения строения в несколько этажей и пролетов. Оптимально, когда расстояние между колоннами составляет 6 метров, а ширина пролетов от 12 до 150 метров. Крыша прямостенного сооружения должна иметь один или два ската. Каркасную конструкцию можно собирать и разбирать несколько раз, для соединения деталей используются болты.

Плюсы ангара с прямыми стенами:
  • возможность построить сооружение любой площади и высоты;
  • широкое назначение в использовании;
  • правильное распределение нагрузки на крышу и стены, т. к. вес распределяется по вертикальным опорам;
  • в сравнении с другими каркасными ангарами цена ниже.

Шатровый ангар

У такого каркасного ангара кровля имеет два ската, а стены стоят под наклоном.

Арки его устанавливаются на бетонное основание на расстоянии трех метров друг от друга. Горизонтальные и вертикальные металлоконструкции каркаса обеспечивают постройку необходимой жесткости и прочности. Максимальная длина шатрового ангара составляет 60 м. Конструкция кровли – «конек». Прогоны фиксируются наверху перпендикулярно аркам.

Шатровому ангару присущи все преимущества арочного, а за счет наклона стен площадь пола больше, чем площадь потолка, поэтому полезное пространство увеличивается в сравнении с арочным.

Плюсы шатрового ангара:
  • эффективное распределение нагрузки от осадков;
  • форма крыши не дает снегу накапливаться на ней;
  • максимальная полезность площади пола.

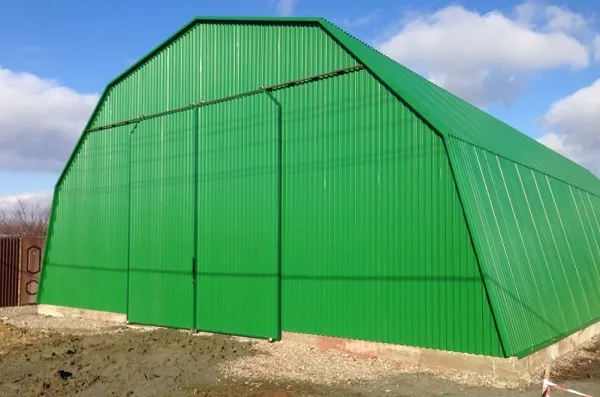

Полигональный ангар

Его конструкция схожа с эллипсом. Форма строения крайне удачна, позволяет рационально использовать всю полезную площадь. Арки делают в виде вписанных в эллипс плоских решетчатых ферм или балок двутаврового сечения, которые имеют фланцевые монтажные стыки на очень прочных болтах. Соотношение высоты ангара к его ширине равно один к трем. Если нужен ангар высотой 15 метров, значит, его ширина будет 45 метров.

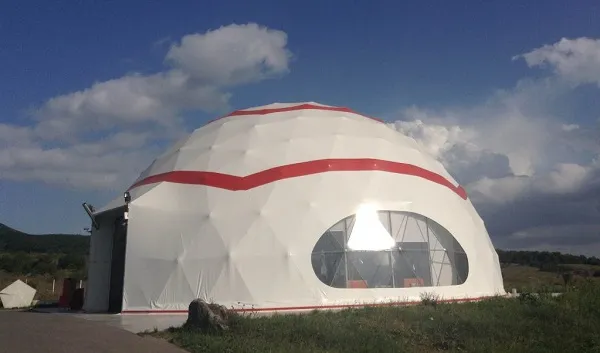

Купольный ангар

Ангар спроектирован в виде купола и представляет собой более сложную конструкцию, если сравнивать с остальными видами ангаров. В большинстве случаев купольные ангары используются в каркасно-тентовой технологии строительства.

Строительство каркасных ангаров: этапы возведения

Этап 1. Проектирование.

Прежде чем приступить к возведению ангара, его нужно спроектировать. При этом нужно полностью продумать детали и учесть все нюансы, рассчитать допустимые нагрузки на каркас. Проектированием должны заниматься специалисты, поэтому следует обратиться в организации, занимающиеся возведением сооружений по технологиям ЛСТК.

Существуют также специальные ПО, где можно спроектировать ангар самостоятельно, например, программа ArchiCAD.

Нужно учитывать не только свои пожелания, но и контролировать соблюдение всех норм СНиП и ГОСТ:
  • ГОСТ 23118-99;
  • СНиП II-23-81;
  • СНиП III-18-75;
  • СНиП 2.0.07-85;
  • СНиП 2.03.11-85;
  • СНиП 3.03.01-87;
  • СНиП 22-01-99.

Проектирование быстровозводимых каркасов включает в себя несколько этапов – подготовка фундамента, планирование коммуникаций, чертеж крыши и самой каркасной конструкции. При проектировании ЛСТК необходимо учесть каждую деталь.

Чтобы правильно подготовить проект каркасного ангара, необходимо принять во внимание несколько факторов. Вид используемого фундамента (сваи, ленточное или монолитное основание из плит) зависит от назначения помещения. Исходя из того, какая будет нагрузка на строение, выбираются материалы для строительства каркаса.

При верном проектировании удастся избежать лишних трат во время строительства. Чтобы грамотно подготовить план будущего каркасного ангара под ключ, лучше обратиться к специалистам, которые спроектируют постройку с учетом всех ваших пожеланий и в соответствии со всеми нормами и требованиями.

В итоге вы получите пакет документов с чертежами КМ и КМД:
  • КМ – для предприятий, занимающихся производством металлоконструкций по технологии ЛСТК;
  • КМД – для завода, занимающегося производством металлоконструкций для последующего возведения каркасного ангара.

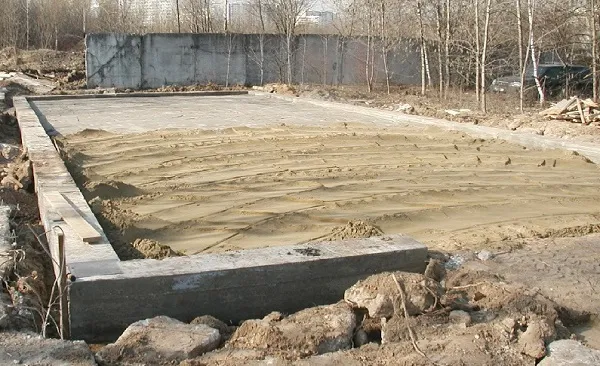

Этап 2. Укладка фундамента.

Первым делом необходимо все рассчитать и подготовить территорию, где будет возведена конструкция. Далее нужно подготовить фундамент под строение: под каркасный ангар обычно выбирают ленточный или основание из монолитных плит.

Разберем постройку ангара с монолитно-плитным фундаментом.

После укладки основания необходимо проделать отверстия диаметром 0,25 м во всех углах и под всеми опорными колоннами для будущих свай. Далее насыпается слой песка и щебенки. После чего создается укрепляющий каркас. Рассчитать длину нужно так, чтобы над поверхностью было около 0,5 м каркаса. После того как армирующий остов спущен внутрь, его необходимо залить раствором бетона и дождаться затвердевания.

Следующий этап – создание опалубки вдоль плит фундамента. Ее высота должна быть равна толщине основания. После создания подобной формы, проводится выемка почвы – 18 см ее заменяется слоем песка, который необходимо тщательно утрамбовать. Сверху песочного пласта равномерно насыпается крупная щебенка, которую также нужно разровнять, а затем насыпается щебень мелкой фракции.

Этап 3. Заливка основания фундамента.

Следующий этап – возведение укрепляющего каркаса. Под него нужно проложить кирпичи или камни, а также прикрепить конструкцию к выступающим элементам армирующих свай. После этого фундамент заливается бетонным раствором и оставляется примерно на месяц до полного застывания.

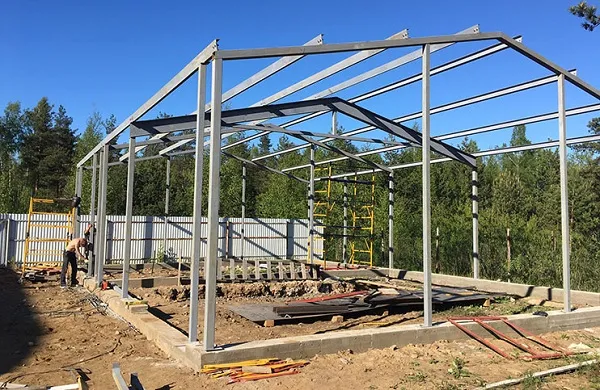

Этап 4. Монтаж каркаса.

При постройке каркаса нужно прочно закрепить опорные пяты. Их необходимо устанавливать на расстоянии, равном шагу каркасной рамы. Потом нужно засверлить анкеры в отверстиях бетонного фундамента под пятами. После чего можно приступать к расстановке пят и их прикреплению к фундаменту с использованием анкерных болтов.

Далее нужно собрать и установить колонны. Самый легкий способ – скрепить между собой два швеллера и зажать внутреннюю часть опорных пят. Далее нужно поставить и закрепить карнизную фасонку, затем колонну. Потом нужно собрать форму из балок, переместить их наверх с помощью крана и закрепить на несущей колонне.

Этап 5. Монтаж рамы каркаса.

Если в остове сооружения используются двутавровые колонны, то опорную пяту нужно приварить к бетонному основанию, а вертикальная конструкция закрепляется краном. На ровной поверхности соединяются и крепятся все рамы, состоящие из двух колонн с фермой. Затем они поднимаются с помощью крана и устанавливаются на поверхности. Чтобы не допустить крена рамы во время сборки и соединения со второй частью каркасной конструкции, нужно воспользоваться растяжками.

Далее рамы необходимо соединить вертикально, чтобы повысить жесткость и установить опорные стойки. В итоге каркасный ангар будет выглядеть так же, как в проектных чертежах. Не нужно быть специалистом в области строительства, чтобы построить металлокаркасный ангар, все работы можно осуществить самостоятельно.

Этап 6. Обшивка каркаса.

Чаще всего каркас ангаров обшивается профлистами. Такая обшивка является холодной. Профилированные листы укладываются снизу вверх, так, чтобы каждый последующий имел напуск на предыдущий, и прикрепляются к основанию саморезами. Такая же технология используется при укладывании кровли, затем устанавливается слив для воды.

После того как здание обшито, можно приступить к прокладке коммуникаций, проложить канализацию, водопровод, электричество, вентиляционную систему.
